FCU là gì?

FCU cũng giống như AHU là một thiết bị xử lý không khí nhưng có cấu tạo đơn giản và có kích thước nhỏ hơn. Vậy FCU là gì? Bạn đang tìm hiểu về FCU? Cấu tạo và nguyên lý hoạt động như thế nào ? Hãy cùng với chúng tôi đi tìm hiểu chi tiết qua bài viết sau đây nhé.

FCU là gì? FCU tên đầy đủ là Fan-Coil Unit, là một thiết bị xử lý không khí; là một phần của hệ thống HVAC (hệ thống sưởi ấm, thông gió và điều hòa không khí) sử dụng ống gió mềm cách nhiệt trong các tòa nhà dân cư, tòa nhà thương mại hay công trình công nghiệp. FCU cũng giống như AHU là một thiết bị xử lý không khí nhưng có cấu tạo đơn giản và có kích thước nhỏ hơn.

Xem thêm:

Là một thiết bị được sử dụng để xử lý không khí, nhưng công suất rất khiêm tốn, chỉ khoảng từ 2kW-20kW. Các loại FCU phổ biến hiện nay như: kiểu Cassette thổi tròn/4 hướng/1 hướng, kiểu áp tường, áp trần; giấu tường, giấu trần, kiểu treo tường, âm trần nối ống gió,…

Cấu tạo của FCU

Một thiết bị FCU thường có các bộ phận chính là:

Quạt – Fan
Dàn ống – coil
Bộ lọc bụi
Động cơ
Dàn ống trao đổi nhiệt
Màn hứng nước ngưng

Ngoài những thành phần chính kể trên thì ở một số FCU còn được trang bị thêm bộ sấy điện – heater. Tuy nhiên, với Việt Nam mình thì bộ phận này thường không được phổ biến trong FCU.

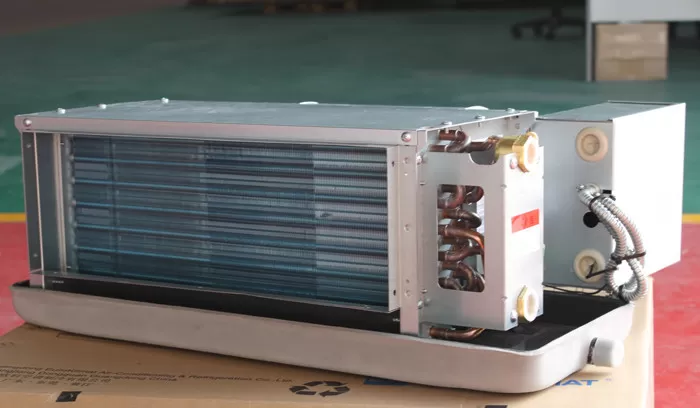

cấu tạo fcu

Phân loại FCU

Hiện nay, theo thống kê sơ bộ thì có các loại FCU phổ biến như:

FCU kiểu treo tường, áp tường hoặc áp trần:

Kiểu FCU này thường được gắn trên tường, đặt trần hoặc gắn trên trần nhà.
Loại FCU này cũng sẽ có vỏ bọc thích hợp để bảo vệ và che giấu thiết bị của những cuộn dây quạt, lưới tản nhiệt độ và bộ khuếch tán không khí được đặt vào vỏ bọc mà vẫn đảm bảo được quá trình phân phối không khí.

FCU kiểu âm trần nối ống gió, giấu tường, giấu trần:

Nếu những chiếc FCU được lắp đặt âm thì thường người kỹ thuật sẽ tiến hành lắp đặt trong khoảng trống của trần nhà hoặc trần giả.
Các thiết bị của FCU như lưới tản nhiệt không khí và bộ khuếch tán không khí thường sẽ được đặt vào trần, được dẫn đến bộ phận cuộn dây quạt.
Loại FCU này được dùng phổ biến để tận dụng khoảng trống trần để giúp lưu thông không khí trong không gian lắp đặt.

FCU kiểu Cassette thổi tròn, kiểu 4 hướng, kiểu 1 hướng: Dựa vào loại quạt sử dụng mà có các loại FCU như trên.

Nguyên lý hoạt động FCU

Cuộn cảm sẽ nhận nguồn nước nóng hoặc nước lạnh từ điều hòa trung tâm và tiến hành loại bỏ nhiệt từ hoặc thêm nhiệt vào không khí thông qua việc truyền nhiệt.
Tiếp đến các đơn vị cuộn dây quạt truyền thống có thể chứa bộ ổn nhiệt bên trong của chúng hoặc có thể được nối dây để hoạt động với bộ điều khiển nhiệt từ xa.
Điều khiển tốc độ của động cơ quạt trong FCU được sử dụng một phần để điều khiển đầu ra sưởi ấm và làm mát như mong muốn là ở nhiệm vụ tiếp theo
Khi đó một số modun của FCU sẽ thực hiện điều khiển tốc độ bằng cách điều chỉnh các vòi trên máy biến áp AC cung cấp nguồn cho động cơ quạt.
Tuy nhiên điều này yêu cầu việc điều chỉnh ngay trong giai đoạn lắp đặt thiết bị hoặc trong quá trình xây dựng tòa nhà và chỉ có một tốc độ cố định.
Ngoài ra ở một số module FCU cũng được trang bị động cơ tụ tách vĩnh viễn tùy chỉnh với các mức tốc độ trong các cuộn dây để đặt các mức độ mong muốn đơn giản như (off – high – medium – low) để người dùng có thể tự điều chỉnh tốc độ quạt.

Ứng dụng FCU

Ngày nay, Fcu được ứng dụng rộng rãi trong các khu chung cơ, nhà cao tầng, các công trình thương mại… Riêng đối với những tòa nhà cao tầng thì Fcu được xếp chồng lên nhau theo chiều dọc, thẳng từ sàn đến sàn và kết nối các Fcu với nhau cùng một đường ống.
Trong một số công trình cao tầng này thì fcu thường được gắn âm trần phòng tắm hoặc dùng để cung cấp không khí lạnh cho các khu vực có không gian không quá lớn.
